Poslední start Sojuzu nebyl bez problémů

O startu rakety Sojuz 2.1B se satelitem navigačního systému Glonass z armádního kosmodromu Pleseck jsme vás už informovali v neděli. Zdálo se, že vše vyšlo bez sebemenších problémů, ale ve skutečnosti start úplně hladce neprobíhal. Třetí stupeň se vypnul předčasně, a proto dodal zbytku sestavy nižší rychlost, než bylo v plánu. Čtvrtý stupeň měl ale naštěstí dostatečné palivové rezervy na to, aby zkorigoval deficit třetího stupně a doručil navigační satelit na nominální oběžnou dráhu s parametry 19125 x 19152 km (nejvyšší a nejnižší body dráhy). Podobné zaváhání potkalo letos i raketu Atlas, v obou případech se pak ukázala robustnost zbytku systému, který si dokázal s krizovou situací poradit.

Podle ruského značení jsou čtyři urychlovací bloky rakety Sojuz považovány za první stupeň a centrální blok pak za stupeň druhý. První a druhý stupeň se při startu zažehnou najednou. Urychlovací bloky vyhoří po 118 sekundách od startu a oddělí se od druhého stupně, který pokračuje v činnosti dalších 168 sekund. Třetí stupeň je pak zapálen, ještě když je spojen s druhým stupněm, jehož motory stále běží. Tím se eliminuje problém stability paliva, to je totiž stále udržováno na správném místě v nádrži díky akceleraci poskytnuté pracujícím druhým stupněm. Teprve po nastartování třetího stupně se motory druhého stupně vypnou a prázdný stupeň je odhozen.

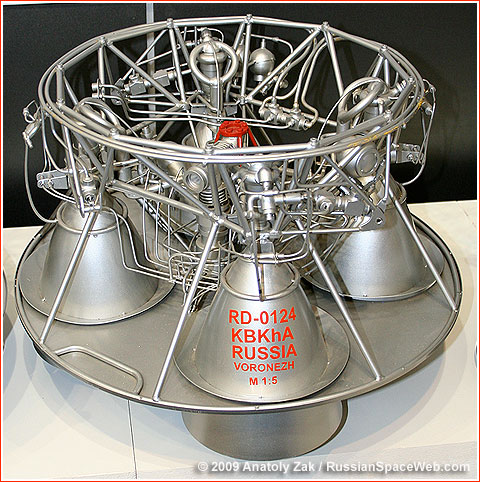

Motor RD-0124

Motor RD-0124.
Zdroj: http://www.russianspaceweb.com/

Motor třetího stupně u Sojuzu 2.1B vypadá se svými čtyřmi tryskami na první pohled velice podobně jako osvědčený RD-0110, který se v této raketové rodině používá už více než 55 let a má za sebou přes 1000 letů. Sojuz 2.1B ale používá motor RD-0124, který sdílí s drobnými modifikacemi s horním stupněm nové rakety Angara. RD-0124 přináší oproti RD-0110 několik inovací. Mezi hlavní patří uzavřený pracovní cyklus, který přináší značné zlepšení účinnosti. RD-0124 má také možnost naklápět svoje trysky, oproti RD-0110 s pevnými tryskami a menšími motory pro řízení.

RD-0124 si odbyl svojí premiéru v roce 2004 a od té doby se vydal do vesmíru více než třicetkrát. Je také obviňován za jeden neúspěšný start, v roce 2011 selhala raketa Sojuz 2.1B při vynášení armádního komunikačního satelitu Merdian 5. Při posledním startu s družicí Glonass-M se stupeň zatím z neznámých důvodů vypnul předčasně. Přesný čas vypnutí také nebyl zveřejněn, ale nemohlo to být více než několik sekund, jinak by čtvrtý stupeň nezvládl tuto chybu korigovat.

Zkouška motoru RD-0124.

Zkouška motoru RD-0124.
Zdroj: http://spaceflight101.com/

Horní stupeň Fregat-M je značně odlišný od zbytku rakety. Jako palivo používá  hypergolickou směs nesymetrického dimetylhydrazinu a dimeru oxidu dusičitého, zatímco zbytek rakety funguje na tekutý kyslík a kerosin. Výhodou výše zmíněné směsi je samozápalnost, což umožňuje opakované nastartování hlavního motoru. Směs je také kapalná za pokojové teploty, neodpařuje se tedy během letu. Tyto skutečnosti spolu s velkými bateriemi umožňují Fregatu fungovat až 48 hodin. Písmeno M ve jménu stupně pak značí rozšířené nádrže na palivo, oproti standardnímu Fregatu pojme Fregat-M až o 500 kg paliva více, což se zrovna u posledního startu velice hodilo.

Po vypnutí třetího stupně rakety Sojuz je celá sestava pořád na suborbitální dráze. Prvním úkolem Fregatu-M je tedy umístění satelitu na nízkou oběžnou dráhu. Právě tento první zážeh musel být delší, kvůli chybě třetího stupně. Po usazení na nízké oběžné dráze přijde druhý zážeh, který vytáhne nejvyšší bod dráhy až k výšce 19150km. Následuje několikahodinová přeletová fáze a teprve když sestava dosáhne nejvyššího bodu dráhy, Fregat-M provede třetí zážeh, který zvedne nejnižší bod a celou dráhu zakulatí ve výšce 19150km. Oddělení satelitu proběhlo úspěšně 3 hodiny a 32 minut po startu. Fregat-M pak využil poslední zbytky svého paliva a uklidil se na „hřbitovní“ oběžnou dráhu s parametry 19149 x 19491 km. Ruští odborníci už začali zkoumat příčinu tohoto zaváhání, jaký to bude mít vliv na další starty, však ještě není jasné.

Horní stupeň Fregat-M.

Horní stupeň Fregat-M.
Zdroj: http://spaceflight101.com/

Zdroje informací:
http://spaceflight101.com/
http://tass.ru/
http://spaceflight101.com/

Zdroje obrázků:
http://spaceflight101.com/wp-content/uploads/2016/05/12-9003-1-1-512×341.jpg
http://www.russianspaceweb.com/images/rockets/soyuz/rd0124_scale_1.jpg
http://104.131.251.97/spacerockets/wp-content/uploads/sites/17/2015/08/5028761_orig.jpg
http://spaceflight101.com/spacerockets/wp-content/uploads/sites/17/2015/12/Fregat-SB2.jpg
