Europa Clipper se možná zpozdí kvůli SLS

Americká kosmická agentura dokončila třídenní setkání Technical Interchange Meeting věnované blížící se misi Europa Clipper, která se řadí mezi vlajkové lodě vědeckého výzkumu. Sonda má startovat jako první vědecký náklad na raketě Space Launch System (SLS) ne dříve než 4. června 2022. Datum je však s velkým otazníkem, protože závisí na dokončení úprav mobilní odpalovací plošiny. Na první pohled spolu obě věci nemusí souviset, proto se článek na webu nasaspaceflight pokusil přinést kompletní průřez minulými i nadcházejícími roky, aby mohli čtenáři důkladněji proniknout do tématu.

Plánovaný vývoj rakety SLS.

Plánovaný vývoj rakety SLS.
Zdroj: https://www.nasa.gov

Hlavním důvodem je, že pro misi EM-1 se použije raketa SLS v konfiguraci Block 1, zatímco další starty mají být v konfiguraci Block 1B. Obě verze se však od sebe poměrně liší. Rozdíl je v horním stupni EUS (Exploration Upper Stage), který se má používat jako hlavní horní stupeň rakety SLS. Bohužel už před mnoha lety bylo jasné, že nebude hotový v době, kdy poletí SLS poprvé (na misi EM-1), ale svou premiéru si odbude později.

S vědomím toho a s přihlédnutím ke snaze vynést misi EM-1 co nejdříve se NASA už před několika lety rozhodla, že vytvoří variantu SLS Block 1, která jako horní stupeň nepoužije EUS, ale využije jednotku ICPS (Interim Cryogenic Propulsion Stage). Jedná se o lehce upravený horní stupeň, který používají rakety Delta IV od United Launch Alliance. Bohužel je však kratší, než budoucí EUS.

Porovnání stupně ICPS a EUS

Porovnání stupně ICPS a EUS

To ale není jediný problém. NASA před lety vyvíjela program Constellation, v jehož rámci počítala i s raketou Ares I. Právě na míru této raketě byla upravena odpalovací plošina. Některé její prvky jako jsou třeba elektrické rozvodny a podobně se umístily tak, jak to vyhovovalo plánům na Ares I. Program Constellation se však zrušil a s ním i Ares I. Rozpracovaná plošina měla být využita pro raketu SLS, ale technici se museli vypořádat s tím, že některá potrubí a kabely nemohou vést, kudy by chtěli, protože jim překáží některé nosné prvky konstruované na míru Ares I.

SLS Block 1 na mobilní odpalovací plošině.

SLS Block 1 na mobilní odpalovací plošině.
Zdroj: https://www.nasaspaceflight.com

Momentálně se tedy mobilní odpalovací plošina připravuje tak, aby byla schopná obsloužit raketu o výšce SLS Block 1 s horním stupněm ICPS. Pro něj však bude EM-1 jedinou misí, protože pak přijde verze Block 1B s horním stupněm EUS. Po misi EM-1 tedy bude potřeba přistoupit k přestavbě mobilní odpalovací plošiny, aby byla kompatibilní s raketou SLS Block 1B.

Tato přestavba bude nejen drahá, ale i dlouhá – trvat má mezi třemi a čtyřmi roky! NASA oficiálně očekává, že půjde o 33 měsíců, přičemž práce začnou po startu mise EM-1. Podle informací z uzavřené sekce L2 by tato mise mohla v ideálním případě odstartovat nejdříve v prosinci 2019, ale pravděpodobnější a po „zvážení rizik“ preferovaným termínem bude zřejmě druhé čtvrtletí roku 2020. A aby toho nebylo málo, jsou tu další problémy.

Plány na přestavbu plošiny po misi EM-1 totiž podle komise Aerospace Safety Advisory Panel (ASAP) spojené s takovou pauzou povedou ke zvýšeným bezpečnostním rizikům pro SLS vzhledem k době, která uplyne mezi prvním a druhým letem rakety. Jak ale zjistil web nasaspaceflight, obavy se netýkají jen délky pauzy mezi dvěma starty, ale i něčeho závažnějšího.

Pásový přepravník, který bude vozit plošinu i s raketou SLS na startovní rampu.

Pásový přepravník, který bude vozit plošinu i s raketou SLS na startovní rampu.
Zdroj: https://www.nasaspaceflight.com

V současné době bude mít mobilní odpalovací plošina pro SLS Block 1 nadváhu zhruba sto tun. Pásový přepravník, který má plošinu i s raketou vozit z haly VAB na startovní rampu byl modernizován, aby si poradil s břemenem o hmotnosti 9250 tun, ovšem SLS Block 1 bude mít při vývozu 9350 tun. To by ještě samo o sobě nebylo nic hrozného, protože NASA chce mít u svých projektů vysokou bezpečnost a proto mají všechny parametry vysokou naddimenzovanost – konkrétně čtyřnásobnou. V případě SLS Block 1 tedy dojde jen k drobnému snížení rezervy.

Problémy ovšem mohou nastat po přestavbě mobilní plošiny pro SLS Block 1B. Tam už se z nadváhy 100 tun stane nadváha 500 – 600 tun – celková hmotnost rakety a plošiny při vývozu by se měla pohybovat mezi 9 750 a 9 850 tunami. Rezerva bude pořád vysoká, ale už nebude čtyřnásobná, ale jen 3,78 – 3,74. Původ tohoto problému se dá zpětně vysledovat až do rozhodnutí přestavět plošinu určenou pro Ares I na plošinu pro SLS místo toho, aby se postavila plošina nová.

Vizualizace rakety Ares I na mobilní odpalovací plošině.

Vizualizace rakety Ares I na mobilní odpalovací plošině.
Zdroj: https://www.nasa.gov

Inženýři totiž museli pracovat s tím, co mají k dispozici, tedy s tím, co zbylo po systémech pro Ares I. Je to podobné, jako když stavíte nový dům, nebo když rekonstruujete stávající. Ve druhém případě jsou vaše možnosti omezené, protože s některými částmi se prostě hýbat nedá a ve výsledku musíte mnoho věcí řešit komplikovaněji. Stejné to bylo i u této plošiny, takže je na ní momentálně mnoho dílů, které by tam být nemusely, pokud by pracovníkům nepřekážely neodstranitelné díly pro Ares I. Je pochopitelně jasné, že tyto díly zbytečně navyšují hmotnost plošiny.

NASA samozřejmě o problému ví a chce ho řešit tím, že pro misi EM-2 (a snad i další) postaví zbrusu novou mobilní odpalovací plošinu, která bude šitá na míru SLS Block 1B. Tato nová plošina (ML-2) by však sloužila pouze pro pilotované starty, zatímco současná plošina (ML-1) by se po misi EM-1 přestavěla pro raketu SLS v nákladní verzi.

Po startu mise EM-1 (roky 2019/2020) bude ML-1 převezena na plochu, která se nachází severně od montážní haly VAB, kde dojde k její přestavbě pro potřeby nákladních letů SLS Block 1B. Tato přestavba bude obnášet odstranění všech prvků, které souvisí s přítomností posádky. Nejviditelnější je rameno Crew Access Arm pro přístup posádky do Orionu, ale patří sem i ramena spojující plošinu s lodí Orion.

Systémy propojující loď Orion s plošinou.

Systémy propojující loď Orion s plošinou.
Zdroj: https://www.nasaspaceflight.com

Jelikož dojde k trvalé demontáži těchto dílů z ML-1, dojde k poměrně značné úspoře hmotnosti a plošina se dostane zpět do bezpečných úrovní předpisových rezerv. Snad ještě před startem EM-1 začne stavba nové plošiny ML-2, která bude od začátku projektována pro potřeby SLS Block 1B a Block 2 (pokud se této verze někdy dočkáme). Opět se vracíme k analogii se stavbou a rekonstrukcí domu – v tomto případě nebudou potřeba žádné kompromisy a novostavba bude ušitá přesně na míru. Nově navržená ML-2 optimálně využije všech prvků pro tuto verzi, takže při vývozu bude i s raketou vážit 9250 tun – bude tedy o 100 tun lehčí, než ML-1 se SLS Block 1! Hmotnost tak bude přesně odpovídat tomu, na co je pásový přepravník certifikován.

Zatím se však jedná jen o plán bez finančního zajištění. Aby mohlo dojít k jeho realizaci, bude muset Kongres schválit dodatečné výdaje ke stavbě nové ML-2. Je přitom hodně nepravděpodobné, že by tyto peníze byly k dispozici před začátkem fiskálního roku 2019, tedy před 1. říjnem 2018. A tady už se oklikou začínáme dostávat zpět k začátku článku.

Zobrazení změn mezi plošinou pro Block 1 a Block 1B.

Zobrazení změn mezi plošinou pro Block 1 a Block 1B.
Zdroj: https://pbs.twimg.com

Termín startu mise Europa Clipper totiž bude záviset na tom, kdy bude hotová přestavba plošiny ML-1. Technical Interchange Meeting (TIM) pracoval s tím, že 21 dní dlouhé startovní okno se otevírá 4. června 2022 a zavírá se 25. června. Záložní startovní okno se otevírá v roce 2023. Mělo by se jednat o historicky první let rakety SLS v nákladní konfiguraci, což také stojí za pozornost. Někdo možná namítne, že mise EM-1 bude bez posádky, ale situace je komplikovanější. Při misi EM-1 skutečně nepoletí do vesmíru žádní lidé, ale na špičce SLS bude loď Orion – sice prázdná, ale bude tam. U Europa Clipperu však půjde o nákladní start, který potřebuje aerodynamický kryt, který si tu odbude premiéru. Velmi pravděpodobně navíc půjde o premiéru rakety SLS Block 1B.

Europa Clipper

Europa Clipper
Zdroj: https://upload.wikimedia.org

TIM během tří dnů hodnotil nejrůznější aspekty mise i požadavků pro její start, takže se na paškál dostala i otázka, jak se tato mise vklíní do programu startů rakety SLS. Záleží totiž na tom, zda Europa Clipper odstartuje před nebo po misi EM-2, nebo jak bude probíhat plánovaná stavba ML-2. Tyto faktory ve výsledku ovlivní přípravu mise ke startu.

Odborníci zároveň diskutovali o nutnosti zařadit do přípravy dodatečné zkoušky, protože, jak jsme již uvedli výše, Europa Clipper bude pravděpodobně prvním letem rakety SLS Block 1B a navíc půjde o první let SLS s aerodynamickým krytem. S těmito dodatečnými zkouškami je potřeba počítat při plánování celé mise a jejích termínů.

Z širšího certifikačního pohledu je více než žádoucí, aby Europa Clipper letěl před EM-2, která již bude disponovat posádkou v lodi Orion. Komise Aerospace Safety Advisory Panel (ASAP), která funguje jako poradní sbor agentury a úřadu astronautů uvedla, že právě úřad astronautů má v tomto směru významnou připomínku. Úřad astronautů nechce, aby posádka letěla na SLS (obecně na jakékoliv raketě), která předtím neabsolvovala alespoň jednu misi ve stejné konfiguraci.

Exploration Upper Stage

Exploration Upper Stage
Zdroj: http://www.nasaspaceflight.com/

Jelikož EM-1 použije raketu Block 1 s horním stupněm IPCS a EM-2 má mít Block 1B se stupněm EUS, je nutné, aby tato varianta letěla před EM-2, aby mohla NASA dostát svým vlastním bezpečnostním předpisům. Jedinou misí, která by mohla na SLS Block 1B letět před misí EM-2 je Europa Clipper, ale její start je závislý na startovním okně a plošině. Jelikož EM-2 má zahájit stavbu stanice DSG (Deep Space Gateway) u Měsíce, dostáváme se k zajímavému chumlu. Začátek stavby nástupce ISS svým způsobem závisí na tom, kdy skončí přestavba plošiny ML-1 pro Europa Clippper a tato přestavba nemůže začít dříve, než odstartuje EM-1.

Pokud tedy Europa Clipper poletí na SLS, která odstartuje z ML-1, tak realisticky téměř není šance stihnout plánovaný termín startu. Pokud si vezmeme, že přestavba této plošiny má trvat minimálně 33 měsíců a pokud je pravděpodobné, že ke startu EM-1 dojde ve druhém čtvrtletí roku 2020, měla by plošina být připravena v prvním čtvrtletí roku 2023.

SLS Block 1B

SLS Block 1B
Zdroj: https://www.nasaspaceflight.com

Existuje ale i možnost, že doba bude kratší, protože doba trvání 33 měsíců nepočítá s novou variantou, že ML-1 bude sloužit pouze nákladním startům. V takovém případě by se mohla přestavba zkrátit na 24 – 28 měsíců, takže plošina by mohla být připravena mezi květnem a říjnem roku 2022, což je pro potřeby Europa Clipperu stále málo – pokud tedy řešíme start v červnu 2022.

Je potřeba počítat i s možností, že EM-1 odstartuje v prosinci 2019. V takovém případě by při přestavbě dlouhé 33 měsíců byla plošina hotová v září 2022, což je také několik týdnů po zavření startovního okna. To by se dalo stihnout pouze v jediném případě – EM-1 odstartuje v prosinci 2019 a přestavba plošiny zabere 24 – 28 měsíců. Pak by mohlo být hotovo mezi únorem a dubnem/květnem 2022. I v tomto případě by však rezerva pro start byla jen několik týdnů, během kterých by se muselo stihnout sestavení rakety, její otestování a start.

Zdroje informací:
https://www.nasaspaceflight.com/
https://www.nasaspaceflight.com/
https://www.nasaspaceflight.com/
https://www.nasaspaceflight.com/
https://www.nasaspaceflight.com/

Zdroje obrázků:

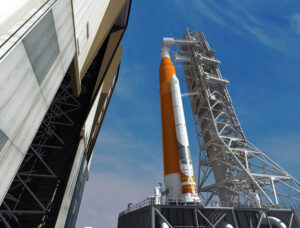

http://spacenews.com/wp-content/uploads/2016/05/sls-on-the-pad-rendering.jpg
https://www.nasa.gov/sites/default/files/thumbnails/image/sls_vehicle_evolution_doc_0.jpg
https://www.nasaspaceflight.com/…/2017/10/NSF_20171024_195047-350×313.jpg
https://www.nasaspaceflight.com/wp-content/uploads/2014/01/Z85.jpg
https://www.nasa.gov/centers/kennedy/images/content/190716main_AresI_pad.jpg
https://www.nasaspaceflight.com/wp-content/uploads/2012/11/Z8.jpg
https://pbs.twimg.com/media/Cv20tjHWAAA8aRd.jpg
https://upload.wikimedia.org/wikipedia/commons/6/64/Europa_Clipper_transparent.png
https://www.nasaspaceflight.com/wp-content/uploads/2014/06/Z31.jpg
https://www.nasaspaceflight.com/…/11/Screen-Shot-2017-11-03-at-12.11.18-350×274.png
