První díl cis-lunární stanice

Mezinárodní vesmírná stanice se dočká nástupce, který ale nevznikne na nízké oběžné dráze, ale v takzvaném cislunárním prostoru – to je zpráva, která se v loňském roce začala šířit internetovým prostorem a i náš portál vydal na toto téma několik článků. Nyní se zaměříme na první detailní rozbor, který na svém webu prezentoval ruský bloger Anatolij Zak. Ten již dříve několikrát prokázal, že vzhledem k dobrým kontaktům na správné lidi v kosmické branži dokáže přinášet informace, které se od výsledku příliš neliší. Pojďme se tedy podívat na jeho rozbor základního dílu nové mezinárodní stanice.

Vizualizace modulu PPB

Vizualizace modulu PPB
Zdroj: http://russianspaceweb.com/
Překlad: Autor

Na našem blogu se snažíme poskytovat zajímavé informace, ale záleží nám i na vizuální stránce, tedy na hezkých obrázcích. V tomto případě, ale už předem žádáme o shovívavost. K dispozici je pouze jediná vizualizace modulu PPB, kterou najdete napravo od tohoto odstavce. Všechny ostatní obrázky v tomto článku jsou pouze ilustrační a nemusí obsahovat modul PPB, o kterém celý článek je. Za nedostatek obrazových materiálů se omlouváme předem, ale téma je natolik atraktivní, že stojí za to jej zveřejnit i přes menší počet dostupných vizualizací.

V závislosti na plánech představených v roce 2016, začne stavba příští lidské výspy v cislunárním prostoru vypuštěním modulu označovaného zkratkou PPB (Power and Propulsion Bus). Tento modul se postará o veškeré manévry na oběžné dráze, ale kromě toho zajistí i dodávky energie a komunikační prostředky pro budoucí obytné moduly. Vůbec poprvé v historii pilotovaných letů bude toto srdce stanice, tento nepřetlakový modul vybaven iontovými motory, jejichž výrobu zajistí Evropa a USA. Podobný systém by jednou mohl posloužit i k pilotované výpravě na Mars. PPB by tak na kosmické stanici mohl ověřit svou spolehlivost, což je ostatně jeden z úkolů nové stanice.

Teoretická podoba mezinárodní stanice v cis-lunárním prostoru

Teoretická podoba mezinárodní stanice v cis-lunárním prostoru
Zdroj: http://russianspaceweb.com/
Překlad: Autor

Základní modul bude mít tvar kvádru a využije komponentů a vlastně i celkového návrhu, který se na ISS nepoužívá. Na ní je starost o manévrování převedena na ruský modul Zvezda, zatímco o dodávky energie se primárně starají americké solární panely umístěné na příhradové konstrukci. Oproti tomu PPB nebude mít žádný přetlakový prostor. Jinými slovy půjde o modul, který nebude obyvatelný. Jedinou výjimkou má být přechodová komora, která ovšem nemá sloužit lidem, ale experimentům, které by skrz ni mohly být umístěny na vnější část stanice.

V roce 2016 byly detailně rozpracovány dva základní kameny celého modulu PPB – prvním je systém označovaný jako Solar-Electric Propulsion, což je v podstatě jen jiný výraz pro iontový motor, který používá elektřinu generovanou solárními panely pro ionizaci pohonného média a druhým je komunikační a provozní sestava. Celá filosofie návrhu modulu míří na minimalizaci všech rozhraní mezi systémy uvnitř a vně stanice.

Teoretická podoba mezinárodní stanice v cis-lunárním prostoru

Teoretická podoba mezinárodní stanice v cis-lunárním prostoru
Zdroj: http://www.nss.org/

Modul PPB bude ke zbytku cis-lunární stanice připojen pomocí standardního dokovacího portu. Na cestu do prostoru mezi Zemí a Měsícem se tento modul vydá zřejmě společně s kanadskou robotickou paží. Ta by tak měla být okamžitě k dispozici pro práci i experimenty. V loňském roce ESA odsouhlasila, že se bude na výstavbě modulu podílet vlastním elektrickým pohonem. Ten je označován zkratkou HEAT (Hall Effect Auxiliary Thruster), ze které můžeme vyčíst, že se jedná o Hallův motor. Tento pohonný systém je speciálním druhem iontového pohonu (více informací o Hallových motorem nabízí Wikipedie). Za zmínku stojí, že Hallovy motory jsou velmi perspektivním technickým exemplářem, který je prý momentálně testován na tajném armádním miniraketoplánu X-37.

Princip Hallova motoru

Princip Hallova motoru
Zdroj: https://upload.wikimedia.org

HEAT by měl být umístěn v ose modulu na samostatném podstavci. Ten bude připojen k zadní části modulu PPB, kde nahradil původně plánovaný záložní dokovací port, který se pro toto místo původně zvažoval. Na rozdíl od dvou párů amerických „elektrických motorů“, které budou připojeny ke speciálním pohyblivým závěsům na zadní části modulu PPB, mnohem větší evropské motory nebudou disponovat možností naklánění a tedy i zatáčení. Nové motory by měly poskytovat specifický impuls 1800 – 3000 sekund, takže nová stanice by měla disponovat opravdu výraznými možnostmi změny oběžné dráhy, k čemuž pomůže i nízká gravitace v těsném sousedství Měsíce.

Jak evropský, tak americký pohonný systém bude schopen simultánního zážehu a jejich palivo má být čerpáno ze společných xenonových nádrží. Kromě hlavního pohonného systému, který jsme si popsali na předchozích řádcích, má být PPB osazen osmi malými svazky trysek na hydrazin. Ty mají sloužit ke změně orientace stanice v prostoru.

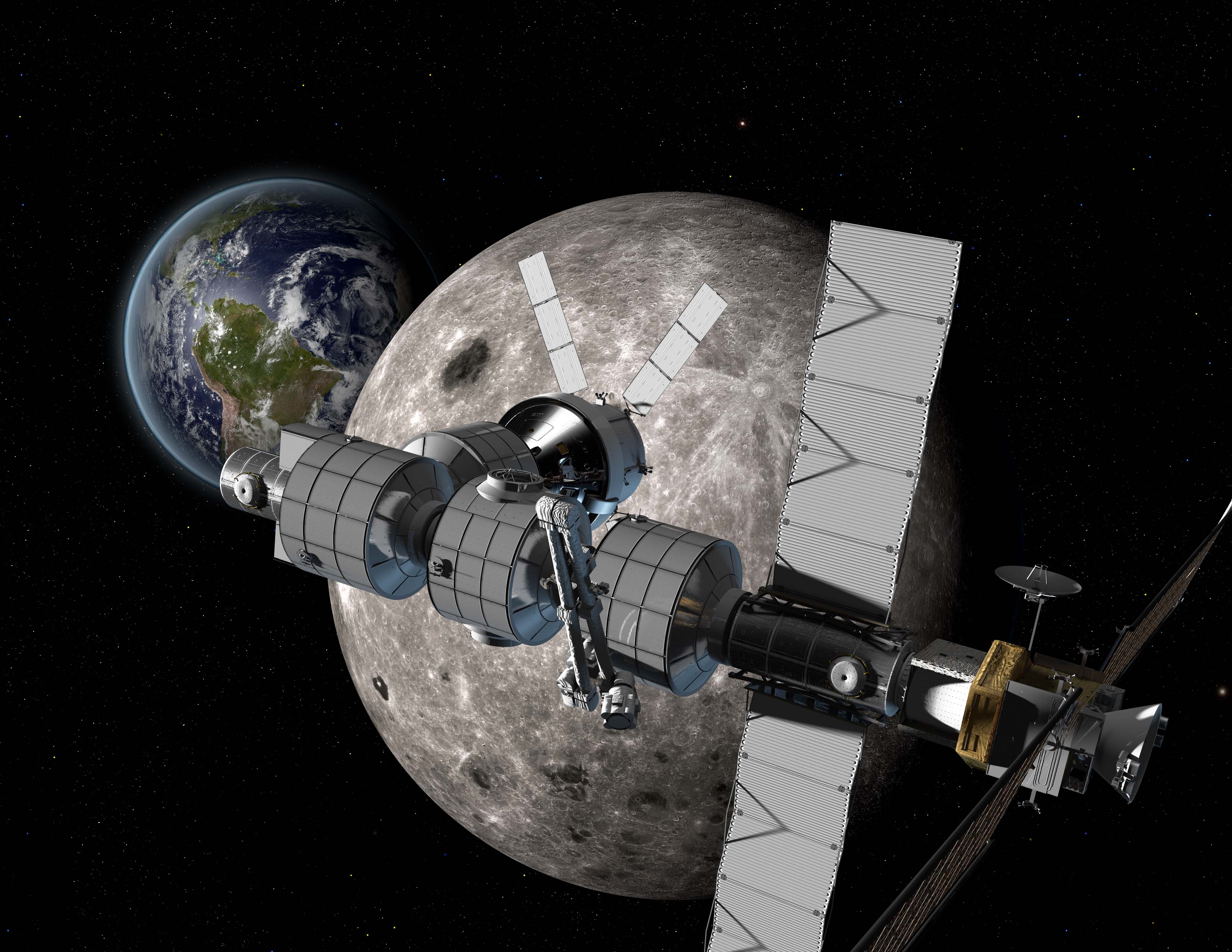

Jeden z návrhů podoby nové stanice

Jeden z návrhů podoby nové stanice
Zdroj: http://www.space.com/

Na těle modulu mají být na strategicky výhodných místech rozmístěné i radiátory systému pro udržování vhodné teploty, ale i úchyty pro astronauty, kteří se zde mohou při výstupech do volného prostoru pohybovat.

Segment solárně-elektrického pohonu
Pohonná část modulu ponese i dvojici velkoformátových solárních panelů, přičemž každý by měl dodávat mezi 25 a 30 kW elektrické energie. Najdeme zde i akumulátory, čtyři nádrže s xenonem, setrvačníky a počítač řídící průběh letu včetně navigačních a řídících senzorů, nebo datového úložiště.

Komunikační a provozní sestava
Menší část modulu PPB obsadí systémy kontroly telemetrie a tepelného hospodaření. Budou zde i dvě antény určené pro komunikaci. Ta by měla probíhat jak směrem k Zemi, tak i k povrchu Měsíce. Právě k němu by z paluby stanice mohly vyrážet nepilotované, ale i pilotované výpravy! V této oblasti bude navíc připojena i robotická paže.

Vizualizace jedné z možností základu nové stanice

Vizualizace jedné z možností základu nové stanice
Zdroj: http://spacenews.com/

U dokovacího portu bude umístěna malá přechodová komora , takže astronauti v lodi Orion, nebo v přetlakové části stanice (podle toho, co se k PPB zrovna připojí) budou moci uložit nejrůznější experimenty do přechodové komory a vystavit je nefalšovanému kosmickému prostředí včetně radiace, jejíž parametry jsou srovnatelné s meziplanetárním prostorem. Poté, co bude přechodová komora odtlakována, její obsah bude vystaven vnějšímu vakuu a bude se jej moci ujmout robotické rameno.

Scénáře mise

PPB a Orion u Měsíce

PPB a Orion u Měsíce
Zdroj: http://russianspaceweb.com/

Podle scénáře představeného v roce 2016 by k vypuštění modulu PPB mohlo dojít v roce 2023 – pozor pozor, chvíle pro famfáry – při Exploration Mission-3. V tuto chvíli by tak bylo zajištěné pokračování programu rakety SLS, který zatím – přiznejme si to – připomíná noty na buben. V roce 2018 nás čeká mise EM-1, která pošle nepilotovanou loď Orion na průlet kolem Měsíce. V roce 2021 by mohl přijít pilotovaný let, přičemž detailnější informace o těchto dvou misích najdete v tomto článku.

Oficiálně poprvé tak dochází k potvrzení mise další, tedy EM-3. Při ní by měl být na raketě SLS společně s lodí Orion vynesen modul PPB. Let by měl trvat 16 dní, z čehož pět dní by měla být sestava spojená na oběžné dráze Měsíce. Orion se následně oddělí a vrátí se k Zemi, přičemž modul PPB zůstane na své oběžné dráze a bude čekat na další expedici, která se zatím plánuje na rok 2024. Selským rozumem se dá očekávat, že půjde o misi EM-4.

Zatím jen počítačově generovaný obrázek rakety SLS

Zatím jen počítačově generovaný obrázek rakety SLS
Zdroj: http://www.nasaspaceflight.com/

Byly zde i úvahy o vypuštění modulu PPB na menší raketě jako je třeba Atlas V nebo Delta IV. Modul by pak pomocí vlastních elektrických motorů postupně zvýšil svou oběžnou dráhu až by se dostal do blízkosti Měsíce. Tento přesun by podle odhadů zabral rok až rok a půl, protože iontové motory jsou sice mimořádně účinné, ale poskytují jen minimální tah, takže jim všechno trvá hodně dlouho.

Při vynesení raketou SLS by se o umístění na finální dráhu postarala samotná raketa, čímž by se ušetřilo palivo modulu PPB. V roce 2016 zůstaly ve hře obě možnosti a další jednání určí, který scénář dostane přednost. Za naši redakci mohu slíbit, že se dalšímu vývoji v tomto oboru budeme určitě věnovat. V budoucích kosmonautických plánech najdeme jen málo projektů, které jsou atraktivnější než nástupce ISS.

Základní údaje o PPB
Solárně-elektrický pohon – 3 224 kg
Komunikační a provozní sestava – 1 299 kg
Robotická paže – 741 kg
HEAT (Hall Effect Auxiliary Thruster) – 192 kg
CELKOVÁ SUCHÁ HMOTNOST MODULU – 5 456 kg
Rezerva hmotnostního odhadu – 818 kg
CELKOVÁ HMOTNOST SE ZAPOČTENÍM REZERVY – 6 274 kg
Hydrazin a tlakovací médium – 202 kg
Xenon pro iontové motory – 2 202 kg
CELKOVÁ HMOTNOST V NATANKOVANÉM STAVU – 8 500 kg
